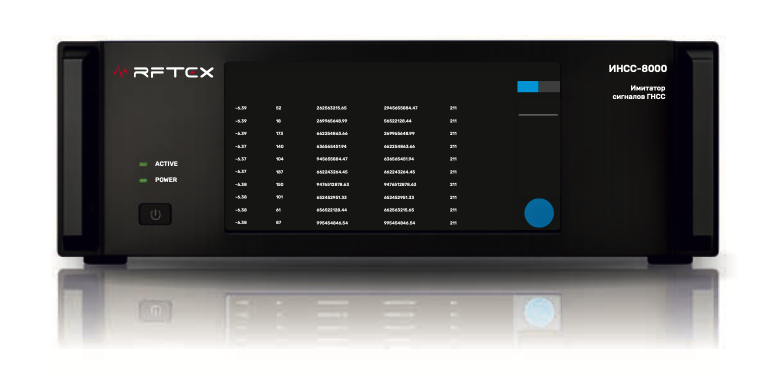

Имитатор навигационных сигналов RFTEX ИНСС-8000
Имитатор навигационных сигналов RFTEX ИНСС-8000
Документация производителя:
-
Каталоги:
Имитатор навигационных сигналов ИНСС-8000 — это устройство, способное генерировать навигационные сигналы BDS и GNSS (GPS/GLONASS/Galileo), а также поддерживать симуляцию сигналов улучшения навигационной информации, быстрого точного позиционирования и безопасного позиционирования и синхронизации.
Благодаря использованию надёжной и высокопроизводительной платформы SDR и применению передовых технологий, используемых в симуляторах ГНСС, устройство обеспечивает высокую точность при верификации систем, тестировании спутниковых полезных нагрузок и наземных терминалов. Также оно поддерживает оценку производительности, проверку протоколов и оптимизацию спутниковых навигационных терминалов.
- Способен моделировать все открытые навигационные сигналы традиционных систем (ГЛОНАСС, GPS, BDS, Galileo, QZSS и NavIC), а также сигналы спутниковых интернет-систем, обеспечивая полное покрытие.
- Встроенные модели траекторий включают равномерное, круговое, синусоидальное, прямоугольное и параболическое движение. Устройство оснащено режимом тестирования псевдодальности, функциями моделирования по автономным файлам и моделирования траекторий с замкнутым контуром.
- Моделирует параметры физических каналов: эффект Доплера, многолучевое распространение, замирания и временные задержки.
- Поддерживает моделирование ионосферных и тропосферных эффектов, погрешностей орбит, вращения Земли, релятивистских эффектов и других факторов.
- Позволяет моделировать особые события: коррекцию високосной секунды, погрешности бортовых часов, аномалии навигационных сообщений и флаги состояния спутников.
- Поддерживает моделирование диаграмм направленности передающей и приёмной антенн для точного учёта характеристик распространения сигналов.
- Получает реальные эфемеридные данные через несколько каналов в реальном времени и проводит моделирование на их основе, обеспечивая синхронизацию с реальной спутниковой группировкой.
- Позволяет моделировать сценарии быстрого точного позиционирования, точного определения орбит и тестирования спутников на орбите.
- Оснащён встроенным жёстким диском для хранения данных моделирования, траекторий и выборок, с функцией быстрого автономного формирования данных.
- Имеет верхний дисплей пользовательского интерфейса и сетевой интерфейс управления, поддерживает удалённое управление командами и вторичную интеграцию.
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Моделируемые группировки | BDS | B1I, B1C, B2I, B2a, B2b, B3I |
| GPS | L1CA, L1C, L1P, L2C, L2P, L5 | |
| ГЛОНАСС | G1, G2, L3OC (G3) | |
| Galileo | E1B, E5a, E5b, E6 | |
| SBAS | L1CA | |
| QZSS | L1CA, L1C, L2C, L5 | |
| NavIC | L5, S1 | |
| Количество спутников в группировке | ≥49 | |
| Каналы | Кол-во одновр. видимых спутников | ≥16 (BDS/GPS/ГЛОНАСС/Galileo) |
| Количество многолучевых каналов | ≥4 на точку (BDS/GPS/ГЛОНАСС/Galileo) | |
| Динамика сигнала | Моделируемая высота | ≥8000 км |
| Относительная скорость | ≥80000 м/с | |
| Относительное ускорение | ≥5000 м/с² | |
| Относительный рывок | ≥8000 м/с³ | |
| Точность | Точность псевдодальности | 0.01 м |
| Точность скорости псевдодальности | 0.005 м/с | |
| Межканальная согласованность | ≤0,3 нс | |
| Спектральные характеристики | Фазовый шум (при 100 Гц) | ≤-75 дБн/Гц |
| Фазовый шум (при 1 кГц) | ≤-80 дБн/Гц | |
| Фазовый шум (при 10 кГц) | ≤-85 дБн/Гц | |
| Фазовый шум (при 100 кГц) | ≤-90 дБн/Гц | |
| Подавление паразитных сигналов | ≤-50 дБн | |
| Подавление гармоник | ≤-40 дБн | |
| Сигнал 10 МГц (вход) | Амплитуда | 7±2 дБм |
| Импеданс | 50±10 Ом | |
| Сигнал 10 МГц (выход) | Амплитуда | 7±2 дБм |
| Стабильность выходной частоты | ≤5×10⁻¹¹ (за 1 с) | |
| 1PPS (вход) | Амплитуда | TTL 5 В (при 1 МОм) |
| Ширина импульса | 20 мкс | |
| Импеданс | 1 МОм или 50 Ом | |
| 1PPS (выход) | Ширина импульса | 20 мкс ± 1 мкс |
| Амплитуда (при 1 МОм) | TTL 5 В | |
| Амплитуда (при 50 Ом) | 2.5 В | |
| Электропитание (портативный) | Адаптер (вход) | 100-240 В AC, 50/60 Гц, 2 А |
| Адаптер (выход) | 19 В DC, 6.32 А, 120 Вт | |
| Потребляемая мощность (устройство) | ≤45 Вт | |
| Потребляемая мощность (режим зарядки) | ≤80 Вт (макс.) | |
| Время работы от аккумулятора | ≥2 ч | |
| Электропитание (стоечный) | Адаптер (вход) | 100-240 В AC, 50/60 Гц |
| Потребляемая мощность | ≤100 Вт |
