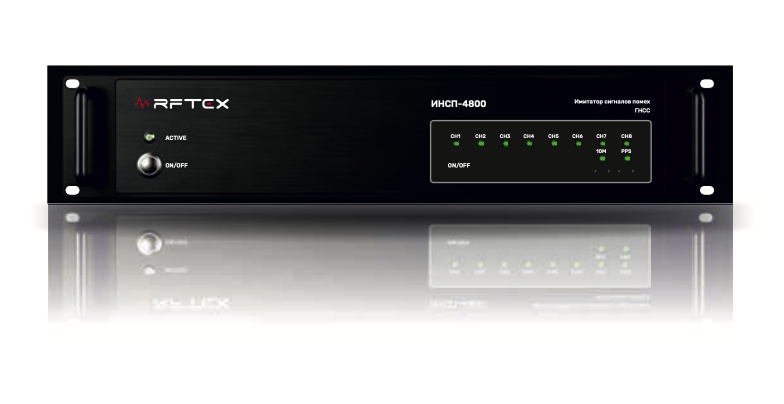

Имитатор сигналов помех ГНСС RFTEX ИНСП-4800
Имитатор сигналов помех ГНСС RFTEX ИНСП-4800
Документация производителя:
-
Каталоги:
ИНСП-4800 — это профессиональный генератор помех сигналов спутниковой навигации, выполненный в стандартном 19-дюймовом корпусе высотой 2U. Устройство позволяет создавать управляемые радиочастотные помехи в диапазонах всех основных глобальных навигационных спутниковых систем (ГНСС), включая ГЛОНАСС, GPS, BDS, Galileo.
Интегрированный навигационный источник помех ИНСП-4800 — это мощный и гибкий инструмент для создания широкого спектра радиопомех в навигационных диапазонах. Устройство подходит как для лабораторных испытаний, так и для полевого применения благодаря стандартному монтажу в стойку, широкому набору типов модуляции и возможностям синхронизации.
- Полное покрытие ГНСС-диапазонов
Устройство генерирует помехи одновременно в полосах BDS (B1/B2/B3/S), GPS (L1/L2/L5), GLONASS (G1/G2/G3) и Galileo (E1/E5/E6). - Многоканальное независимое подавление
До 8 каналов с раздельными выходами типа N. Каждый канал может работать со своим типом помехи и мощностью. - Гибкая настройка сигналов
- Непрерывная волна (фиксированная частота).
- Аналоговая модуляция (AM/FM с формой сигнала: синус, пила, треугольник).
- Импульсная помеха (период от 2 мкс до 30 с, пропускаемость 1-100%).
- Частотная развёртка (пилообразная/треугольная).
- Цифровая модуляция (BPSK, QPSK, QAM) с настраиваемыми PN-последовательностями и фильтром приподнятого косинуса.
- Сцинтилляция (периодическое включение/выключение помех с программируемым периодом).
- Комбинированные режимы (узкополосная развёртка, перескок частоты).
- Высокое качество сигнала
- Фазовый шум: ≤-90 дБн/Гц при отстройке 100 кГц.
- Подавление гармоник и паразитных составляющих: ≤-40 дБн.
- Синхронизация и временная привязка
Наличие входов/выходов опорной частоты 10 МГц и сигнала точного времени 1PPS позволяет синхронизировать устройство с внешними системами (например, с эмуляторами ГНСС или приёмниками).
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Покрываемые навигационные сигналы | BDS | B1I (1561.098 МГц), B2I (1207.14 МГц), B3I (1268.52 МГц), S (2491.75 МГц) | ||
| GPS | L1 (1575.42 МГц), L2 (1227.6 МГц), L5 (1176.45 МГц) | |||
| ГЛОНАСС | L1 (1602 МГц), L2 (1246 МГц), L3 (1204.704 МГц) | |||
| Galileo | E1 (1575.42 МГц), E5 (1191.795 МГц), E6 (1278.75 МГц) | |||
| Выходная мощность | Максимальная выходная мощность | +5 дБм | ||
| Диапазон регулировки мощности | -70 дБм – +5 дБм | |||
| Разрешение регулировки мощности | 0.5 дБ | |||
| Точность установки мощности | ≤±0.5 дБ (при 25°C, после калибровки) | |||
| Типы сигналов помех | Непрерывная волна (CW) | Фикс. одиночная частота (все диапазоны) | ||
| Амплитудная модуляция (AM) | Частота модуляции: 0.1 Гц – 100 кГц; сигнал: синус/пила/треугольник | |||
| Частотная модуляция (FM) | Девиация: ±1 МГц макс.; частота модуляции:0.1 Гц – 100 кГц; сигнал: синус/пила/треугольник | |||
| Гауссов белый шум | Полоса: 1-50 МГц | |||
| Импульсное подавление | Период: 2 мкс – 30 с;коэффициент заполнения: 1-100% | |||
| Подавление с развёрткой по частоте | Сигнал развёртки: треугольник/пила; центральная частота настраивается | |||
| Цифровая модуляция | BPSK, QPSK, OQPSK, 4QAM, 16QAM, 64QAM;PN9/11/15/20/23; фильтр: приподнятый косинус | |||
| Сцинтилляционное подавление | Период: 1-1000 мс (шаг 0.1 мс); длительность передачи: 0.1 мс – Т | |||
| Комбинированное подавление | Узкополосная развёртка (период 1-1000 с, полоса 1-25 МГц); перескок по частоте | |||
| Качество сигнала | Фазовый шум (100 Гц) | ≤-75 дБн/Гц | ||
| Фазовый шум (1 кГц) | ≤-80 дБн/Гц | |||
| Фазовый шум (10 кГц) | ≤-85 дБн/Гц | |||
| Фазовый шум (100 кГц) | ≤-90 дБн/Гц | |||
| Подавление гармоник (2-я) | ≤-40 дБн | |||
| Подавление паразитных сигналов | ≤-40 дБн | |||
| Сигналы времении частоты | Вход 10 МГц | Амплитуда: 7±2 дБм (СКЗ, 50 Ом); импеданс: 50 Ом | ||
| Выход 10 МГцВыход 1PPS | Амплитуда: 7±2 дБм (50 Ом); откл. частоты: ≤5×10⁻⁹; импеданс: 50 ОмАмплитуда: TTL (5 В при 1 МОм / 2.5 В при 50 Ом); ширина: 20 мкс±0.2 мкс; импеданс: 1 МОм или 50 Ом | |||
| Интерфейсы | ANT INT | N-Type, 1 шт. | Выход 1PPS | BNC, 1 шт. |
| Выходы CH1– CH8 | N-Type, 8 шт. | Gigabit Ethernet | RJ45, 1 шт. | |
| Вход 10 МГц | BNC, 1 шт. | USB 3.0 Host | Type A, 1 шт. | |
| Выход 10 МГц | BNC, 1 шт. | RS232 | DB9, 1 шт. | |
| Электропитание | Входное напряжение | 100-240 В AC, 50-60 Гц | ||
| Потребляемая мощность | ≤100 Вт (рабочий режим) | |||
| Физические параметры | Габариты (Ш×Г×В) | 482.8 × 525 × 88.7 мм (2U, ±1 мм, глубина без ручки) | ||
| Вес | ≤10 кг | |||
| Условия эксплуатации | Рабочая температура | -20°C – +50°C | ||
| Температура храненияВибрация | -20°C – +60°C (без конденсации)GJB150A-2009 (грузовой автомобиль, шоссе) | |||
