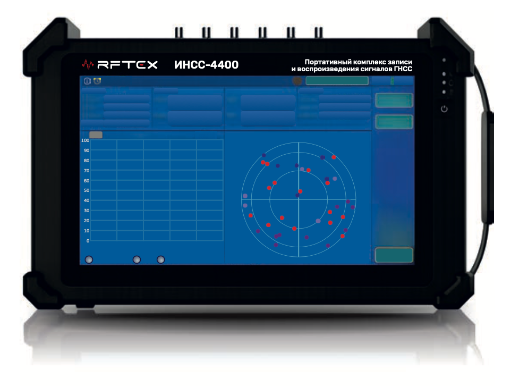

Портативный комплекс записи и воспроизведения сигналов ГНСС RFTEX ИНСС-4400
Документация производителя:
-
Каталоги:
ИНСС-4400 – это устройство записи и воспроизведения сигналов ГНСС полного диапазона частот, поддерживающее запись сигналов ГНСС в реальном времени с 4 независимых радиочастотных каналов. Оно может осуществлять запись в реальном времени как в стационарных, так и в мобильных полевых условиях, а также записывать сигналы, генерируемые стандартными симуляторами ГНСС, включая ГЛОНАСС, GPS, BDS, Galileo, SBAS, NavIC и QZSS. Устройство подходит для полевых испытаний, сбора и анализа экспериментальных данных, что позволяет эффективно сократить количество экспериментов на месте, сократить время полевых испытаний, снизить затраты на НИОКР, ускорить разработку продуктов и сократить цикл НИОКР.
ИНСС-4400 обеспечивает высококачественную запись и воспроизведение сигналов навигационных спутников ГНСС и широко используется при дорожных испытаниях, испытаниях автомобилей, RTK-тестировании, тестировании мобильных телефонов, тестировании производственных линий, тестировании навигационных чипов и модулей, а также в других областях навигационных испытаний, где отсутствует покрытие сигналом ГНСС.
Мультисистемный прибор для сбора и воспроизведения сигналов ГНСС во всем диапазоне частот, обеспечивающий высококачественную запись и воспроизведение сигналов навигационных спутников ГНСС. Он совместим с фиксированными/мобильными полевыми средами и стандартными симуляторами и широко используется при тестировании навигационных систем в различных областях и средах без сигнала для снижения затрат и повышения эффективности.
- Поддерживает синхронный прием многочастотных сигналов полной конфигурации, включая ГЛОНАСС, GPS, BDS, Galileo и др.
- Поддерживает прием и воспроизведение исходящих сигналов BDS RDSS-S и входящих сигналов RDSS Lf0-Lf4.
- Собранные данные можно напрямую сохранять в DAS (Direct-Attached Storage) или NAS (Network-Attached Storage).
- Поддерживает прямое воспроизведение с DAS/NAS для удовлетворения требований к хранению больших объемов данных и распределенному хранению.
- Прием потока данных в реальном времени через интерфейс Gigabit Ethernet, реализующий функциональность цифрового РЧ-фронт-энда.
- Поддерживает управление с помощью программного обеспечения на хост-компьютере, локальное управление с сенсорного экрана устройства и удаленное управление на основе протокола TCP/IP.
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Поддерживаемыесистемы | BDS, GPS, ГЛОНАСС, Galileo | Полная конфигурация, синхронный приём |
| SBAS | WAAS, MSAS, EGNOS, GAGAN, SDCM | |
| RDSS (BDS) | Исходящие: RDSS-S; Входящие: RDSS Lf0–Lf4 | |
| Диапазоны частот(запись/ воспроизведение) | BDS | B1, B2, B3, RDSS-S, RDSS-L |
| GPS | L1, L2, L3 | |
| GPS (доп.) | L1, L2, L5 | |
| ГЛОНАСС | L1, L2, L5 | |
| Galileo | E1, E5 | |
| QZSS | L1, L2, L5 | |
| Радиочастотныеканалы | Каналы записи сигнала | 4 (с возм. выбора центр. част. РЧ-канала) |
| Каналы воспроизведения сигнала | 4 | |
| Запись сигнала | Диапазон входного уровня | -80 дБм – -30 дБм |
| Диапазон регулировки усиления | 20-70 дБ | |
| Полоса пропускания записи | до 50 МГц | |
| Разрядность квантования I/Q | 2, 4, 8 или 16 бит (настраивается) | |
| Воспроизведениесигнала | Диапазон регулировки ослабления | 0-80 дБ |
| Шаг регулировки затухания | 0.5 дБ | |
| Внутриполосные помехи (спуры) | ≤-40 дБн | |
| Подавление гармоник | ≤-40 дБн | |
| Тактовый сигнал10 МГц | Амплитуда входного сигнала | 7±2 дБм |
| Амплитуда выходного сигнала | 7±2 дБм | |
| Импеданс сигнала | 50 Ом | |
| Хранение данных | Локальное хранилище | DAS (Direct-Attached Storage) |
| Сетевое хранилище | NAS (Network-Attached Storage) | |
| Поддержка воспроизведения | Прямое воспроизведение с DAS/NAS | |
| Интерфейсы и управление | Gigabit Ethernet | Приём потока данных в реал. времени |
| Управление с ПК | Программное обесп. на хост-компьютере | |
| Локальное управление | Сенсорный экран на устройстве | |
| Удалённое управление | TCP/IP (протокол) |
