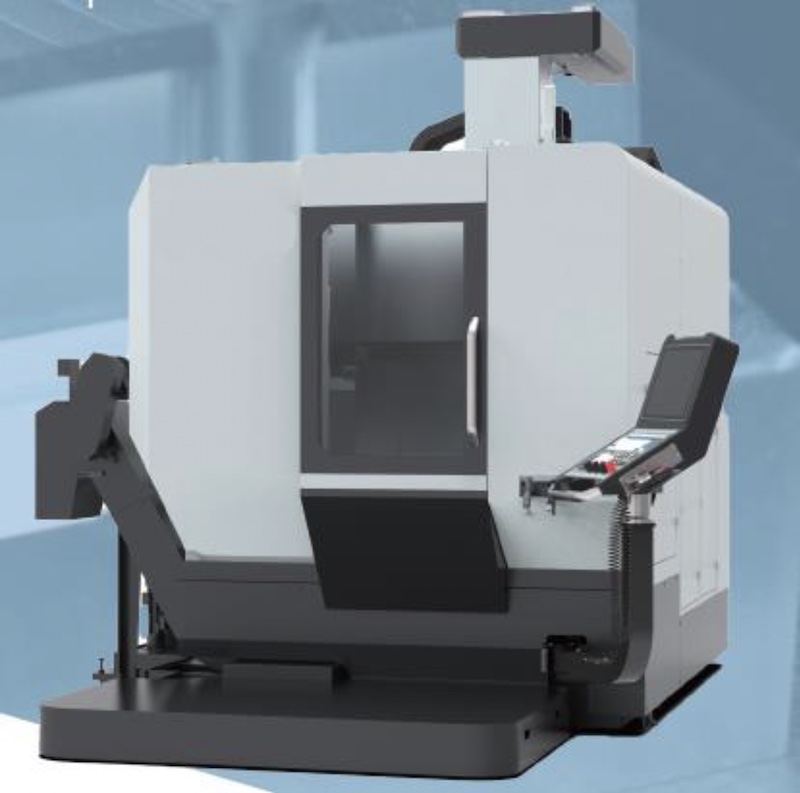

Пятиосевой обрабатывающий центр Q800
Пятиосевой обрабатывающий центр Q800
Документация производителя:
Q800 представляет из себя фрезерный станок с цельнолитой станиной и траверсой, ходящей по боковинам по типу портала, а также интегрированного в стенки наклонно-поворотного стола. Привод по осям осуществляется за счет ШВП по линейным направляющим.
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| ЗОНА ОБРАБОТКИ | |
| Максимальный диаметр устанавливаемой заготовки | 1100 мм |
| Максимальная высота устанавливаемой заготовки | 600 мм |
| ПЕРЕМЕЩЕНИЕ ПО ОСЯМ | |
| Перемещение по оси Х | 900 мм |
| Перемещение по оси Y | 1000 мм |
| Перемещение по оси Z | 620 мм |
| Перемещение по оси А | ±130° |
| Перемещение по оси С | ±360° |
| Расстояние от стола до торца шпинделя | 175 – 795 мм |
| Подача ось X / Y / Z | 60 / 60 / 60 |
| Подача ось А / C | 30 /50 |
| ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ | |
| Точность позиционирования X / Y / Z | 8 мкм |
| Повторяемость X / Y / Z | 5 мкм |
| Точность позиционирования А / С | 7” |
| Повторяемость А / С | 4” |
| СТОЛ | |
| Диаметр стола | 800 мм |
| Максимальная нагрузка на стол (в любом положении) | 900 кг |
| Максимальный диаметр обработки | 1100 мм |
| Тип системы фиксации оси А / С в выбранном положении | Гидравлический |
| Тип привода по осям | Прямой |
| Количество двигателей на оси А | 2 |
| ШПИНДЕЛЬ | |
| Тип | Мотор-шпиндель |
| Конус шпинделя | HSK-A63 |
| Мощность шпинделя (S1 / S6-40%) | 25 / 40 |
| Крутящий момент шпинделя (S1 / S6-40%) | 87 / 135 |
| Обороты шпинделя | 20 000 об/мин |
| ШПИНДЕЛЬ (ОПЦИЯ) | |
| Тип | Мотор-шпиндель |
| Конус шпинделя | HSK-A63 |
| Мощность шпинделя (S1 / S6-40%) | 30 / 46 |
| Крутящий момент шпинделя (S1 / S6-40%) | 130 / 200 |
| Обороты шпинделя | 15 000 об/мин |
| МАГАЗИН ИНСТРУМЕНТА | |
| Количество позиций инструмента | 40 |
| Максимальный диаметр инструмента: | |
| - с занятыми соседними ячейками | 75 мм |
| - со свободными соседними ячейками | 150 мм |
| Максимальная длина инструмента | 400 мм |
| Максимальный вес инструмента | 8 кг |
| ЭЛЕКТРОПИТАНИЕ | |
| Требования к сети | 3 ф. / 380 В / 50 Гц |
| Потребляемая мощность (со стандартным шпинделем) | 85 кВт |
| ГАБАРИТЫ И ВЕС | |
| Размеры Д х Ш х В | 3900×4820×3860 мм |
| Масса станка | 14 500 кг |
