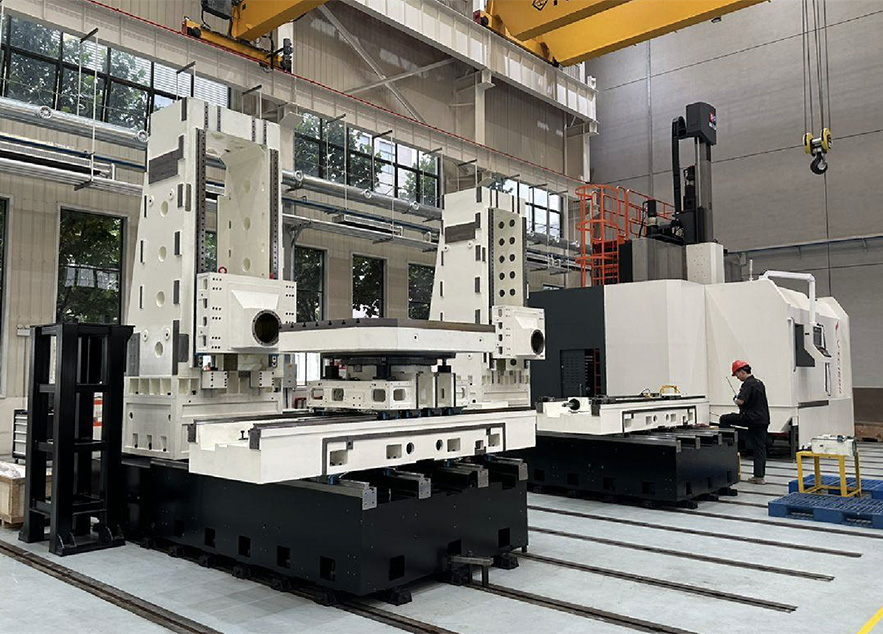

Горизонтально-расточной станок НВР130
Документация производителя:
Данный станок представляет собой компоновку фрезерно-расточного обрабатывающего центра, с главным шпинделем, установленным спереди. Станина выполнена из нового минерального материала или серого чугуна по выбору Заказчика, остальные крупногабаритные детали изготовлены из высококачественного серого чугуна и высокопрочных сварных конструкций. Применены передовые методы разработки, такие как трехмерное синхронное проектирование и анализ методом конечных элементов (FEM), что обеспечивает рациональную компоновку и гарантирует отличную устойчивость базовых крупногабаритных деталей к скручиванию и изгибу, а также исключительную стабильность точности. Станок подходит для многооперационной обработки средних и крупных корпусных деталей, таких как корпуса, оболочки и клапаны, включая торцевое фрезерование, растачивание /сверление, нарезание резьбы, наружное точение и обработку трехмерных поверхностей. Широко применяется в аэрокосмической, судостроительной, металлургической, машиностроительной и нефтехимической отраслях, являясь ключевым оборудованием для обработки корпусных деталей, оболочек, клапанов и других подобных изделий.
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| ЛИНЕЙНЫЕ ОСИ | |
| Перемещение по оси X, мм | 3000 |
| Перемещение по оси Y, мм | 2000 |
| Перемещение по оси Z, мм | 1600 |
| Перемещение по оси W, мм | 700 |
| Перемещение по оси B, градус | 360 (непрерывные) |
| Минимальное расстояние от центра расточной оси до пов. стола, мм | 0…2000 |
| Подачи (X / Y / Z), мм/мин | 2…8000 |
| Подача (В), об/мин | 2 |
| Быстрые подачи (X / Y / Z / W), мм/мин | 12/12/12/6 |
| Быстрая подача (В), об/мин | 3 |
| Точность позиционирования (X / Y / Z) (полное перемещение), мм | 0,01 |
| Точность позиционирования (W), мм | 0,02 |
| Точность позиционирования (С), угл. сек | 6 |
| Повторяемость (X / Y / Z), мм | 0,008 |
| Повторяемость (W), мм | 0,015 |
| Повторяемость (С), угл. сек | 4 |
| ПОВОРОТНЫЙ СТОЛ | |
| Размер стола, мм | 1600 х 1800 |
| Минимальный угол поворота, градус | 0,001 |
| Максимальная нагрузка на стол, кг | 12000 |
| ШПИНДЕЛЬ | |
| Конус шпинделя | 7:24(ISO 50) |
| Хвостовик | ВТ50 |
| Диаметр шпинделя, мм | 130 |
| Скорость вращения, об/мин | 10...2500 |
| Мощность привода (пост./макс.), кВт | 31/89,1 |
| Крутящий момент (пост./макс.), Нм | 2491/6105 |
| Электро – и пневмооборудование | |
| Питающее напряжение, В | 3/380±10% |
| Частота, Гц | 50±2% |
| Давление воздуха, МПа | 50±2% |
| Частота, Гц | 50±2% |
| План установки | |
| Габариты (ДхШхВ), мм | 9000 х 8300 х 5500 |
| Вес, кг | 48.000 |
