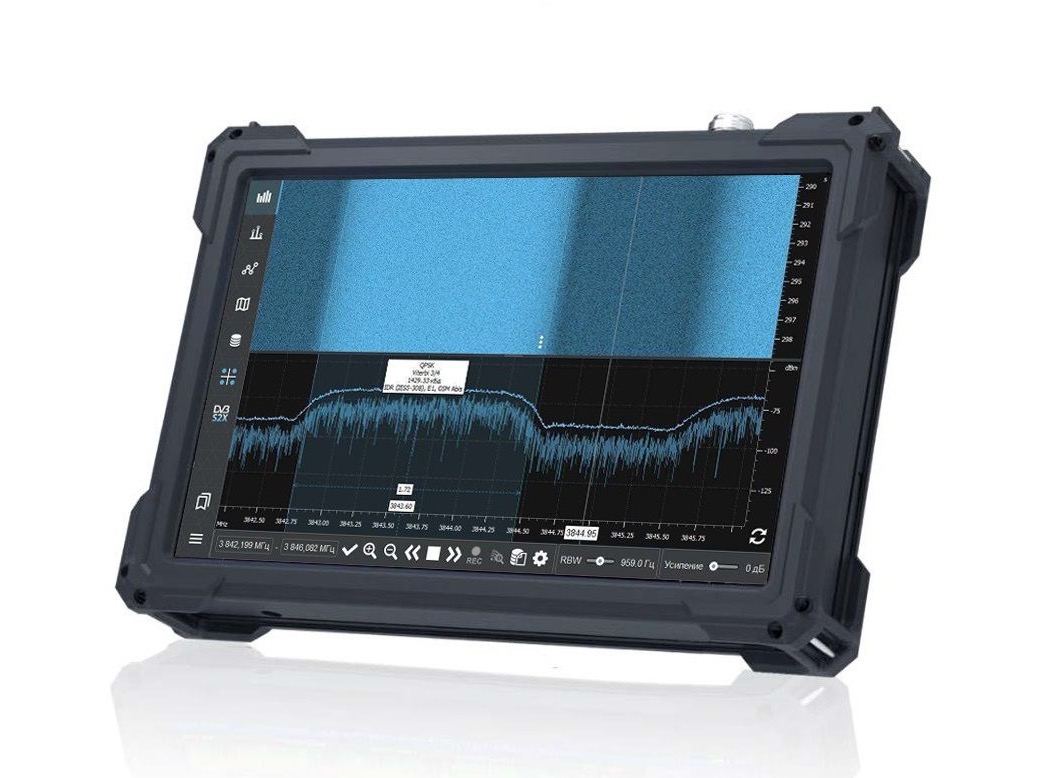

Портативные анализаторы спектра реального времени серии SDR-M — это мобильное решение «все в одном», объединяющее лабораторную точность стационарных СВЧ-приборов и автономность. В отличие от серий SDR-U (USB) и SDR-N (LAN), серия M оснащена собственным экраном и аккумулятором, что делает её полностью независимой от внешнего ПК при проведении измерений в полевых условиях.
- Встроенный дисплей: 10,1-дюймовый сенсорный экран для управления и отображения данных
- Портативность: Вес прибора составляет всего 1,5 кг
- Автономная работа: Встроенные аккумуляторы обеспечивают более 3 часов работы в режиме ожидания
- Надежность: Диапазон рабочих температур от -10 °C до +50 °C позволяет использовать прибор на улице и в неотапливаемых помещениях.
Прибор построен на базе передовых технологий цифровой обработки сигналов:
- Широкий диапазон частот: от 9 кГц до 40 ГГц в одном портативном корпусе
- Высококлассный тракт: Супергетеродинная архитектура цифрового приемника с 14-сегментным предфильтром и стандартным встроенным предусилителем
- Максимальная чистота сигнала: Подавление зеркального канала и промежуточной частоты (ПЧ) составляет более 90 дБ
- Полоса анализа: 100 МГц с возможностью регулировки частоты дискретизации
- Высокая скорость: Скорость развертки достигает 890 ГГц/с, что позволяет мгновенно сканировать широкие диапазоны
- Аппаратная база: Цифровая обработка сигналов (DSP) реализована на базе мощных ПЛИС (FPGA).
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 94978-25 | Анализаторы спектра реального времени | SDR | Общество с ограниченной ответственностью "Модульные Измерительные Решения" (ООО "МИР"), г. Казань | 24.03.2030 |
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 94978-25 | Анализаторы спектра реального времени | SDR | Общество с ограниченной ответственностью "Модульные Измерительные Решения" (ООО "МИР"), г. Казань | 24.03.2030 |
| Модель | Частота | Фазовый шум (tpy.) | Пропускная способность | 1 ГГц DANL | Скорость развертки |
| SDR-M09 | 9 кГц~9,5 ГГц | -100 дБн/Гц | 100 МГц | -168 дБм/Гц | 830 ГГц/с |
| SDR-M20 | 9 кГц~20 ГГц | -100 дБн/Гц | 100МГц | -168 дБм/Гц | 890 ГГц/с |
| SDR-M40 | 9 кГц~40 ГГц | -99 дБн/Гц | 100 МГц | -161 дБм/Гц | 576 ГГц/с |
| Спектральный анализ в реальном времени | |||
| БПФ-анализ(FFT Analysis) | Механизм БПФ с переменной точкой, реализованный с помощью FPGA. Поддерживаются сжатие частоты кадров и обнаружение трассировки.Между кадрами БПФ строго нет разрывов и перекрытий. | ||
| Частота обновления БПФ=10^9 нс/(N*D*8 нс); POI = 2*N*D*8nsN — количество точек БПФ (2048, 1024,512,256,128,64,32), а D — коэффициент десятичной дроби (1, 2, 4, 8...) | |||
| Типичные настройки | Частота обновления БПФ | POI | |
| Н = 2048, Д = 1 | 61035 раз в секунду | 32,768 нас | |
| Н = 32, Д = 1 | 3 906 250 раз в секунду | 0,512 нас | |
| Полоса пропускания в режиме реального времени (Real-time Analysis Bandwidth) | 100 МГц | ||
| Оконные функции(Window Function) | B-Nuttall，FlatTop | ||
| Полоса разрешения | от 14,73 МГц до 3,59 кГц (окно Flattop);от 7,81 МГц до 1,90 кГц (окно B-Nuttall);13 диапазонов для каждого типа окна. | ||
| Разрешение по амплитуде(Amplitude Resolution) | 0,75 дБ | ||
| Общие параметры | |
| Характеристики источника питания | USB PD 20 В 3,25 АТип коннектора USB Type-C (1) |
| Разъем передачи данных | Type-C (2), формат USB3.0 с обратной совместимостью USB2.0 с понижением скорости |
| RF вход | N (F) (SDR-M09/20), 2.4mm (SDR-M40), входное сопротивление 50 Ом |
| Вход внешнего эталонного тактового сигнала | MMCX (F) (1), амплитуда ≥ 1,5 В (размах), входное сопротивление 330 Ом |
| Выход внешнего эталонного тактового сигнала | Встроенный в MUXIO, CMOS 3,3 В, программируемое включение/выключение |
| Внешний триггерный вход | Встроенный в MUXIO, CMOS 3,3 В, вход: высокий импеданс |
| Внешний триггерный выход | Интегрирован в MUXIO, CMOS 3,3 В. |
| Аналоговый выход ПЧ | MMCX(F)(2), максимальная выходная мощность – 25 дБм, выходное сопротивление 50Ом |
