Пробники дифференциальные высоковольтные
Документация производителя:
-
-
Каталог продукции Tektronix 2019.pdf
Каталоги:
-
Пробники дифференциальные высоковольтные Р5210А (далее - пробники) предназначены для измерения амплитудных и временных параметров высоковольтных электрических сигналов.
Описание
Пробники являются пассивными устройствами, осуществляющие ослабление входного дифференциального напряжения с нормированным коэффициентом деления при подавлении синфазного напряжения. Выходное напряжение подключается к каналу осциллографа.

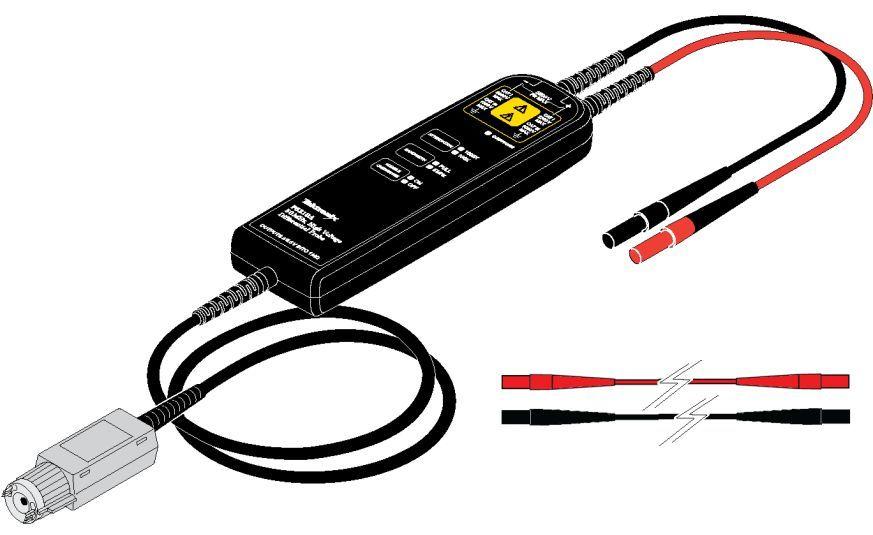

Пробники выполнены в пластмассовом корпусе. Пара входных кабелей с дополнительными удлинителями имеет разъемы типа “banana”, выходной BNC кабель оснащен разъемом, совместимым с входными соединителями типа “Tek Probe BNC-Level 2” осциллографов компании “Tektronix”. При использовании адаптера “TPA-BNC” выход пробников может быть подключен к осциллографам компании “Tektronix”, имеющим входные соединители типа “Tek VPI”.
Комплектация
|
Наименование и обозначение |
Кол-во |
|
Пробник дифференциальный высоковольтный Р5210А |
1 шт. |
|
Пара удлинительных кабелей “banana” длиной 1,5 м |
1 шт. |
|
Комплект наконечников |
1 шт. |
|
Руководство по эксплуатации 077-1656-00 |
1 шт. |
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 77924-20 | Пробники дифференциальные высоковольтные | Р5210А | Компания "Tektronix, Inc.", США | 24.03.2025 |
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 77924-20 | Пробники дифференциальные высоковольтные | Р5210А | Компания "Tektronix, Inc.", США | 24.03.2025 |
Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент деления напряжения |
100:1; 1000:1 |
|
Входное сопротивление дифференциального входа, МОм |
40 ±2 |
|
Входная емкость дифференциального входа, пФ, не более |
2,5 |
|
Диапазон допускаемого уровня напряжения на дифференциальном входе, В ^ |
|
|
коэффициент деления 100:1 |
±560 |
|
коэффициент деления 1000:1 |
±5600 |
|
Входное сопротивление канала подключаемого осциллографа, МОм |
1 |
|
Пределы допускаемой относительной погрешности коэффициента деления на частоте 100 Гц в рабочем диапазоне температур, % |
±2,0 |
|
Время нарастания переходной характеристики при температуре (25 ±5) °C, нс, не более |
7,0 |
|
Полоса пропускания по уровню -3 дБ, МГц (справочное значение) |
от 0 до 50 |
|
1) Суммарное значение постоянной составляющей и амплитуды напряжения (п-п) |
|
Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (длина х ширина х толщина), мм |
185x56x25 |
|
Масса, г, не более |
340 |
|
Рабочие условия эксплуатации |
|
|
температура окружающей среды, °С |
от 0 до 40 |
|
относительная влажность воздуха, % |
от 5 до 85 |
