RadioSoft RadioInspector
Программное обеспечение
RadioSoft RadioInspector
Документация производителя:
-
Каталоги:
Программное обеспечение RadioInspector представляет собой набор приложений для поиска, мониторинга, контроля, анализа сигналов в радиочастотном спектре и локализации их источников. Оно может использоваться для обеспечения эффективного и высокоскоростного процесса инструментального контроля радиочастотного спектра, поиска источников радиосигналов, выполнения метрологических измерений параметров излучений, выполнения ряда других прикладных задач радиоконтроля и радиомониторинга.
RadioInspector сохраняет все полученные данные о радиочастотном спектре в базы данных панорам. Все сохранённые сигналы могут быть воспроизведены после обнаружения.
Все изменения, выполненные измерительным прибором и отображенные на экране компьютера, сохраняются в промежуточных базах данных и могут быть подвергнуты дополнительному анализу при отложенной обработке. Ни один случайный сигнал, даже если он обнаружен однократно, не будет утерян.
Radiolnspector - программное обеспечение, поддерживающее сотни современных измерительных и сканирующих радиоприемников и анализаторов спектра, подключаемых к компьютеру.
Список приборов, поддерживаемых программным обеспечением RadioInspector постоянно расширяется. В комплект поставки входит СПО, управляющее не более тремя, заранее согласованными, моделей средств измерений. После поставки изменить модель средств измерений нельзя.
СК4-БЕЛАН22, СК4-БЕЛАН32, Advantest R3271, Advantest R3272, Agilent E4411B, Agilent E4407B, Agilent N9000A, Agilent N9010A, Agilent N9020A, Agilent N9030A, Agilent E4440A, Agilent N9340B, HP 8560E-8565E, HP 8590, Anritsu MS8911B, Anritsu MS2721A, Anritsu MS2711E, Anritsu MS2712E, Anritsu MS2713E, Anritsu MS27102A, Keysight FieldFox N9913A, N9914A, N9915A, N9916A, N9917A, N9918A, N9935A, N9936A, N9937A, N9938A, N9950A, N9951A, N9952A, N9960A, N9961A, N9962A, R&S FSC3, R&S FSC6, R&S FSU, R&S FSL3, R&S FSL6, R&S FSL18, R&S FSP3, R&S FSP7, R&S FSP13, R&S FSP30, R&S FSP31, R&S FSP40, R&S FSH3, R&S FSH4, R&S FSH6, R&S FSH8, R&S FS300, R&S FSQ, R&S FSV, R&S FSW, R&S ETL, Aeroflex-IFR 2394, Aeroflex-IFR 2395, Aeroflex-IFR 2397, Aeroflex-IFR 2399, Aeroflex серии3250, LG SA-930, NS-30, NS-132, NS-265, Willtek 9101, Agilent 54622A, Signal Hound USB-SA44B, Signal Hound USB-SA124B, Signal Hound BB60A, Signal Hound BB60C, Signal Hound SM200A, Narda IDA 3106, Narda NRA-3000, Narda NRA-6000, USRP B200, USRP B210, R&S ESMD, R&S ESIB, R&S ESPI, R&S ESCI, R&S ESU
AOR AR8000, AOR AR8200, AOR AR8200 Mk2, AOR AR8200 Mk3, AOR AR8600, AOR AR8600 Mk2, AOR AR-3000, AOR AR-3000A, AOR AR5000, AOR AR5000+3, AOR AR5000A, AOR AR5000A+3, AOR AR5001D AOR AR-DV1, AOR SR2200, AOR SR2000, AOR SR2000A, AOR AR-ALPHA, ICOM IC-R10, ICOM IC-R20, Icom IC-PCR100, Icom IC-PCR1000, Icom IC-PCR1500, Icom IC-R1500, Icom IC-PCR2500, Icom IC-R2500, ICOM IC-R8500, ICOM IC-R9500, R&S EB200
Полная метрологическая поддержка результатов измерений.
При проведении измерений и при отображении результатов Radiolnspector учитывает инструментальные погрешности измерений, включая антенну, промежуточный тракт и измерительный прибор.
Локальное и удаленное управление измерительным оборудованием.
Средства измерений могут быть подключены к любому компьютеру, соединенному по локальной сети или через Интеонет с компьютером, на котором работает RadioInspector. Это позволяет размещать средства измерений рядом с антенной (без протяженных антенных трактов), управлять оборудованием, находящимся на удаленных постах, одновременно запускать измерительные программы из разных точек локальной или глобальной сети.
Современные базы данных.
Radiolnspector использует встроенные базы данных частотных присвоений, спектральных панорам, результатов измерений. Использование современных открытых, широкодоступных и свободно распространяемых баз данных FireBird позволяет выполнять дополнительную обработку результатов измерений силами сторонних разработчиков.
Уникальный графический интерфейс, не имеющий аналогов.

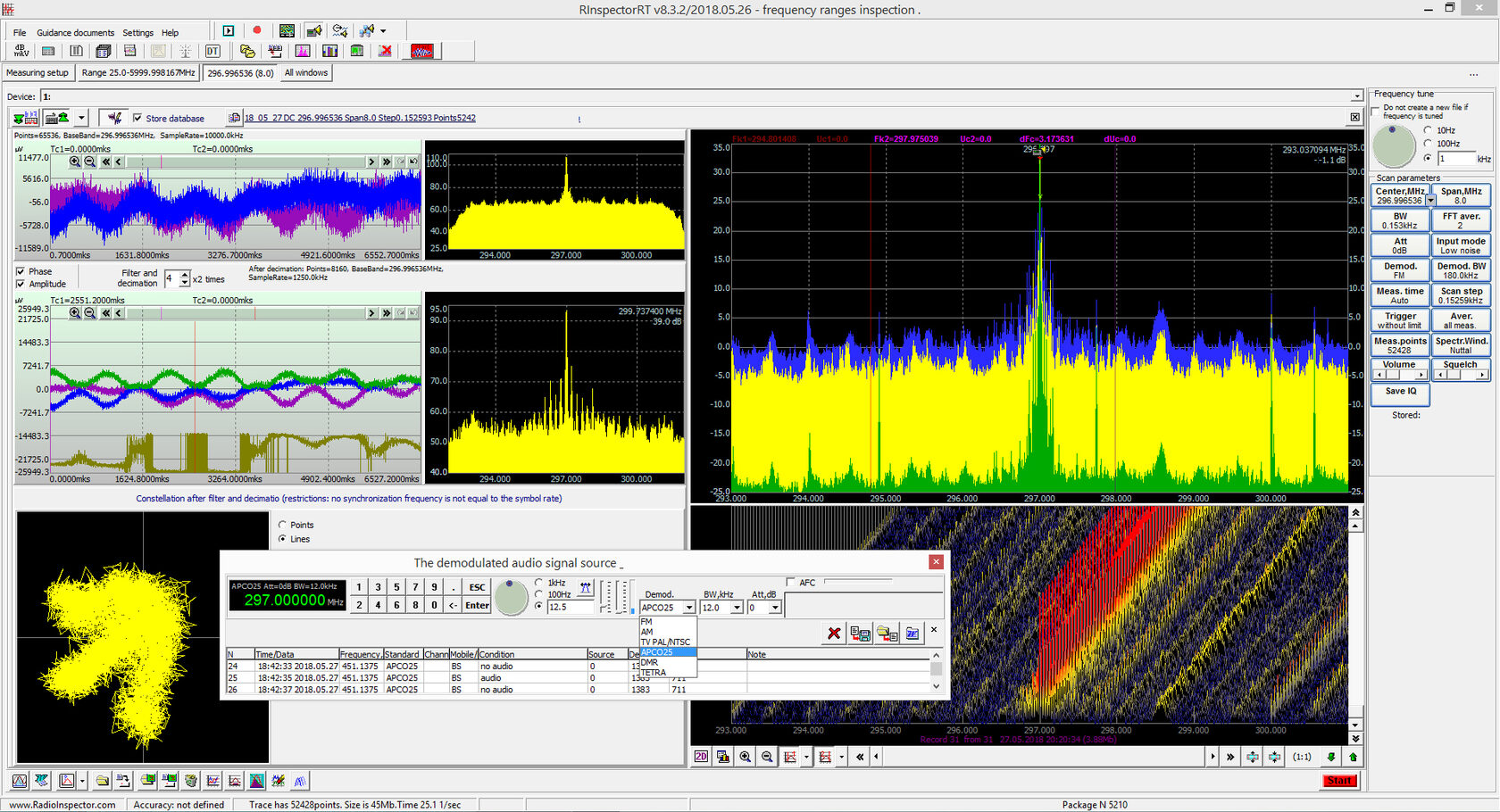

Все результаты измерений представляются в виде графиков, диаграмм, панорам, спектрограмм. Спектральные панорамы и спектрограммы легко настраиваются и масштабируются по осям Х и Y. На любых графиках можно проводить маркерные и курсорные измерения. Графики можно экспортировать в форматы MicrosoftWord®, MicrosoftExcel®, в текстовые и графические файлы. Интерфейс можно оперативно изменять и настраивать в широких пределах.
Цифровая обработка и анализ сигналов в реальном времени стандартов DECT, TETRA, 2G(GSM), 3G(UMTS), 4G(LTE), Bluetooth, DMR, APCO25, DVB, 802.15.4.
Опция "DTest" (DigitalTest) обеспечивает программную демодуляцию открытых заголовков пакетов данных стандартов DECT, TETRA, 2G(GSM), 3G(UMTS), 4G(LTE), Bluetooth, DMR, APCO25, DVB, 802.15.4., определение адресов отправителей и получателей данных и, сравнение их со списком легальных аоонентов. измерение уровнеи сигналов пакетов данных позволяет выполнять амплитудную пеленгацию передатчиков. Данная опция может использоваться с приемниками, которые обеспечивают выдачу массива IQ данных. Если приемник позволяет передавать непрерывный поток 1 данных, то можно отображать видеоданные аналогового телевизионного сигнала стандартов PAL/SECAM/NTSC.
Отложенная цифровая обработка и анализ сохраненных IQ данных.
Программное обеспечение отложенного анализа IQ_ProcessPRO обеспечивает работу в offline режиме с записанными ранее данными в формате IQ. Позволяет осуществлять программную демодуляцию открытых заголовков пакетов данных стандартов DECT, TETRA, 2G(GSM), 3G(UMTS), 4G(LTE), Bluetooth, DMR, APCO25, DVB, 802.15.4., определение адресов отправителей и получателей данных. Поддерживает демодуляцию до получения речи стандарты APCO-P25, TETRA, DMR/MotoTRBO, а также аналоговые модуляции АМ и FM. Данная программа позволяет работать с IQ данными, записанными с помощью любого оборудования. Реализована возможность отображения видеоданных аналогового телевизионного сигнала стандартов PAL/SECAM/NTSC и цифрового пелевидения стандарта DVB-T2.
Управляющее СПО:
- RadiolnspectorRT Поисковая версия RadiolnspectorRC
- RadiolnspectorRC измерительная версия с метрологической поддержкой
- RadioInspectorRT-Light Управление связными приемниками AOR и ICOM
- I_RemoteCheck Программа контроля состояния оборудования (выключено, работает, обнаружен сигнал)
- I_MasterDevice управление средствами измерений, навигационным оборудованием для совместной работой с RadioInspectorRC
СПО анализа сетей WiFi:
- RadiolnspectorWiFi Контроль активности устройств WiFi в зоне приёма
Опции:
- Dtest Опция к RadiolnspectorRT(RC) Цифровая обработка и анализ сигналов
- RT-Group Опция к RadiolnspectorRT: Объединение нескольких RadiolnspectorRT в группу для обмена данными (сравнение спектров сигналов в реальном времени)
СПО анализа и обработки:
- IQ_ProcessPRO Отложенный анализ цифровых сетей передачи данных и демодуляция аудиоланных, обработка записанных IQ данных
- RadiolnspectorRP Обработка накопленных баз данных панорам в пространстве амплитуда-частота-время-геогоафические координаты
Бесплатные утилиты и программы:
- DBConverterCSV Для преобразования таблиц частот из текстовых файлов формата CSV в базу данных частотных назначений СПО Radiolnspector
- ISBDViewer Программа для автономного анализа списка обнаруженных сигналов (сформированного программой RadiolnspectorRC/RT), превысивших порог. Позволяет анализировать каждый факт превышения порога, включая отрезок спектра сигнала.
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| не в реестре | ||||
RadioInspectorRT
| Название программы | Назначение |
| RadioInspectorRT | Долговременный контроль диапазона частот, в том числе - сбор и сохранение данных о состоянии радиочастотного спектра. Специальная версия RadiolnspectorRC, не требующая I_MasterDevice |
| Опции программы RadioInspectorRT | |
| Опция DTest | Цифровой обработки и анализ сигналов. АРСО-Р25, DMR,TETRA, DECT, Bluetooth, 802.15.4(ZigBee и тд.), 2G(GSM), 3G(UMTS), 4G(LTE), аналоговое TV (PALL/SECAM/NTSC),DVB-Т2. Демодуляция (до получения речевого трафика) -АРСО-Р25, TETRA, DMR, FM, АМ. Получение картинки телевизионного сигнала: Аналогового TB:Pal/Secam/NTSC. Цифрового ТВ: DVB-T2. Для Кассандра - Кассандра-К, Кассандра-С, Кассандра-СО, Кассандра-Т, Кассандра-ТМ. R&S FSU, R&S ESU, R&S FSL, R&S EPL, R&S PR100, R&S ЕМ100, R&S FSV, R&S FSQ, R&S FSW, R&S ESMD, R&S FSP. Signal Hound USB-SA44B,Signal Hound USB-SA124B, Signal Hound ВВ60А, Signal Hound ВВ60С, Signal Hound SM200A Anritsu MS27102A Tektronix SA306B. NARDA NRA3000(6000), NARDA IDA3106.*FSU FSL FSQ FSW FSV ETL не поддерживают демодуляцию голоса для стандартов АРСО25 и DMR и видеопоток аналогового телевидения. **PR100, ЕМ100 не поддерживают демодуляцию видеопотока аналогового ТВ(только идентифицируют и классифицируют аналоговое ТВ), демодуляцию DECT и Bluetooth. (!) Ограничения типов работающих демодуляторов зависят от ширины полось пропускания данных IQ и наличия потокового IQ в используемой модели. |
| Опция RТ2 | программа создается для работы с двумя, согласованными с Заказчиком, типами средств измерений |
| Опция RT3 | программа создается для работы с тремя, согласованными с Заказчиком, типами средств измерений |
| Опция RT-Geo | Поддержка геоинформационной системы |
| Опция RT-RemoteMD | Дистанционное управление приборами по компьютерной сети. Для работы необходимо приобретения I_MasterDevice |
| Опция RT-SoundScaner | Управление вторым прибором -(сканирующим приемником) как средством аудиоконтроля без остановки сканирования основным прибором (настройка на частоту, прослушивание и запись демодулированного аудиослгнала без остановки сканирования) |
RadioInspectorRC
| Название программы | Назначение |
| RadioInspectorRC | Долговременный контроль диапазона частот, в том числе - сбор и сохранение данных о состоянии радиочастотного спектра |
| Опции программы RadioInspectorRC | |
| Опция DTest | Цифровой обработки и анализ сигналов. АРСО-Р25, DMR,ТETRA, DECT, Bluetooth, 802.15.4(ZigBee и тд), 2G(GSM). 3G(UMTS), 4G(LTE), аналоговое ТV (PALL/SECAM/NTSC),DVB-Т2. Демодуляция (до получения речевого трафика) -АРСО-Р25, TETRA DMR, FM, АМ. Получение картинки телевизионного сигнала: Аналогового TB:Pal/Secam/NTSC. Цифрового ТВ: DVB-Т2. Для Кассандра - Кассандра-К, Кассандра-С, Кассандра-СО, Кассандра-Т, Кассандра-ТМ R&S FSU, R&S ESU, R&S FSL, R&S EPL , R&S PR100, R&S ЕМ100, R&S FSV, R&S FSQ, R&S FSW, R&S ESMD, R&S FSP. Signal Hound USB-SA44B,Signal Hound USB-SA124B, Signal Hound ВВ60А, Signal Hound ВВ60С, Signal Hound SM200A, Anritsu MS27102A, Tektronix SA306B, NARDA NRA3000(6000), NARDA IDA3106.*FSU FSL FSQ FSW FSV ETL не поддерживают демодуляцию голоса для стандартов АРСО25 и DMR и видеопоток аналогового телевидения. **PR100, ЕМ100 не поддерживают демодуляцию видеопотока аналогового ТВ(только идентифицируют и классифицируют аналоговое ТВ), демодуляцию DECT и Bluetooth. (!) Ограничения типов работающих демодуляторов зависят от ширины полосы пропускания данных IQ и наличия потокового IQ в используемой модели. |
| Опция RC-AN (AN Analyzer) | Прямое управление прибором из ПО, технический анализ отдельных излучений |
| Опция RC-Meas (Meas - Measurement) | Выполнение измерений технических параметров излучений - частота, полоса занимаемых частот, напряженность поля и т.д. Данная опция работает только при наличии опции RC-AN |
| Опция RC-Geo | Поддержка геоинформационной системы |
| Опция RC-RemoteMD |
Дистанционное управление приборами по компьютерной сети |
| Опция RC-SoundScaner | Управление вторым прибором - (сканирующим приемником) как средством аудиоконтроля без остановки сканирования основным прибором (настройка на частоту, прослушивание и запись демодулированного аудиосигнала без остановки сканирования) |
| Опция RC-Scaner | Использование сканирующих приемников для сканирования радиоэфира (вместо анализаторов спектра) |
| Опция RC-DB | Поддержка базы данных результатов измерений, базы данных средств измерений, базы данных норм 17..,19.., базы данных сотрудников. Возможность авторизации при входе в программу и в процессе работы. Примечание. Поддержка базы данных частотных назначений выполняется всегда и не зависит от наличия данной опции. |
I_MasterDevice
| Название программы | Назначение |
| I_MasterDevice |
Управление средствами измерений, навигационным оборудованием Примечание. Программа поставляется с возможностью управления только одним, согласованным с Заказчиком, типом средств измерений (анализатором спектра или измерительным приемником). |
| Опции программы I_MasterDevice | |
| Опция MD-Geo | Поддержка геоинформационной системы |
| Опция MD2 | Программа создается для работы с двумя, согласованными с Заказчиком, типами средств измерений |
| Опция MD3 | Программа создается для работы с тремя, согласованными с Заказчиком, типами средств измерений |
RadioInspectorRT-Light
| Название программы | Назначение |
| RadioInspectorRT-Light | Долговременный контроль диапазона (диапазонов) частот, сбор, хранение и отображение данных о состоянии радиочастотного спектра за все время измерений (спектрограмма или 'водопад' без ограничений по размеру данных измерений)*(без опций не поставляется) |
| Опции программы RadioInspectorRT-Light | |
| Light-SList | Использование базы данных частотных присвоений, линии порога, списка сигналов, превышающих линию порога |
| Light-Sound | Запись и анализ демодулированного аудиосигнала, формирование задания на запись демодулированного аудиосигнала при превышении линии порога |
| Light-SoundScaner | Управление вторым сканирующим приемником как средством аудиоконтроля без остановки сканирования основным приемником (настройка на частоту, прослушивание и запись демодулированного аудиосигнала без остановки сканирования) |
| Light-RemoteMD | Возможность управления сканирующим приемником по сети, передача демодулированного аудиосигнала по сети в реальном масштабе времени.* Для управления приемником программой RadiolnspectorRT-Light (с опцией Light RemoteMD), подключенным к удаленному компьютеру, и получения демодулированного аудиосигнала от приемника по сети в реальном масштабе времени, на удаленном компьютере должна быть запущена программа MasterDevice Light с подключённой опцией Light-RemoteMD |
| MasterDevice-Light | Программа управления сканирующими приемниками на удаленном компьютере. Работает в фоновом режиме без отображения рабочих окон. Для управления приемником программой RadiolnspectorRT-Light (с опцией Light-RemoteMD), подключенным к удаленному компьютеру, и получения демодулированного аудиосигнала от приемника по сети в реальном масштабе времени, на удаленном компьютере должна быть запущена программа MasterDevice-Light с подключённой опцией Light-RemoteMD |
RadioInspectorRP
| Название программы | Назначение |
| RadioInspectorRP | Постобработка результатов измерений, сохраненных в базе данных панорам |
| Опции программы RadioInspectorRP | |
| Опция RP-Geo | Поддержка геоинформационной системы |
| Опция RP-DB | Поддержка базы данных результатов измерений, базы данных средств измерений, базы данных норм 17..,19.., базы данных сотрудников. Возможность авторизации при входе в программу и в процессе работы. Примечание. Поддержка базы данных частотных назначений выполняется всегда и не зависит от наличия данной опции |
IQ_ProcessPRO
| Название программы | Назначение |
| IQ_ProcessPRO_DTest_Demo | Цифровой обработки и анализ сигналов: АРСО-Р25, DMR,TETRA, DECT, Bluetooth, 802.15.4(ZigBee и т.д.), 2G(GSM), 3G(UMTS), 4G(LTE), аналоговое ТV, векторный анализ (PALL/SECAM/NTSC), DVB-T2. Демодуляция (до получения речевого трафика) -АРСО Р25, TETRA, DMR, FM, АМ. Получение картинки телевизионного сигнала: Аналогового ТВ: Pal/Secam/NTSC. Цифрового ТВ: DVB-T2 |
RadioInspectorWIFI
| Название программы | Назначение |
| RadioInspectorWIFI | Для мониторинга за устройствами Wi-Fi сетей диапазонов 2.4/5 ГГц с возможностью автономного, круглосуточного сбора информации с дальнейшей передачей накопленной информации по сети LAN. Работа в реальном масштабе времени |
| RadioInspectorWIFI-Geo | Для мониторинга за устройствами Wi-Fi сетей диапазонов 2.4/5 ГГц с возможностью автономного, круглосуточного сбора информации с дальнейшей передачей накопленной информации по сети LAN. Измерения привязываются к географическим координатам. Работа в реальном масштабе времени. Отображение результатов на электронной карте |
