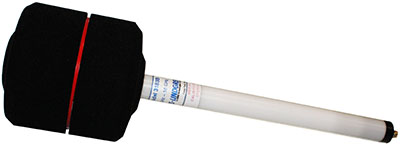

Рамочная антенна ETS-Lindgren 7604 с диапазоном частот от 20 Гц до 500 кГц.
Рамочная антенна ETS-Lindgren 7604 с диапазоном частот от 20 Гц до 500 кГц.
Документация производителя:
-
Каталоги:
Антенна 7604 представляет собой катушку для измерения магнитного поля. Диаметр антенны 13,3 см, петля из алюминия. Катушка намотана с помощью 36 витков из 7 жильного провода 41 калибра. Эта рамочная антенна может быть индивидуально откалибрована в соответствии с ANSI C63.5. Зная фактические коэффициенты антенны и рабочие характеристики антенны вместо типовых данных, вы сможете более точно измерить напряженность поля в своих тестах. Применяется при тестировании электромагнитной совместимости на соответствие MIL-STD.
| Частота минимальная | 20 Гц |
| Частота максимальная | 500 кГц |
| Сопротивление (номинал) | 50 Ом |
| Тип разъема | BNC(f) |
| Поляризация | линейная |
| Диаграмма | всенаправленная |
| Высота | 17,89 см |
| Ширина | 6,3 см |
| Длина | 2,8 см |
| Вес | 0,9 кг |
