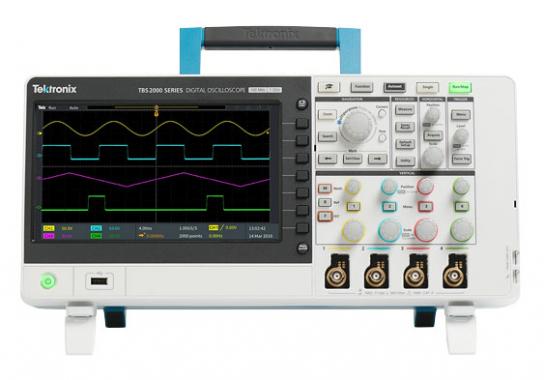

Цифровой запоминающий осциллограф Tektronix серии TBS2000B
Цифровой запоминающий осциллограф Tektronix серии TBS2000B
Документация производителя:
-
-
Каталог продукции Tektronix 2019.pdf
Каталоги:
-
Осциллографы серии TBS2000B с 9-дюймовым экраном WVGA, длиной записи 5 млн точек и частотой дискретизации 2 Гвыб/с захватывают и отображают значительно больше мельчайших деталей сигналов, что существенно ускоряет отладку и проверку тестируемых устройств. Прибор обеспечивает более простой и надёжный анализ сигналов за счёт новых окон показаний курсоров, размещаемых сигнале, и 32 автоматических измерений, сопровождаемых рекомендациями и подсказками. Интерфейс пробников TekVPI® поддерживает стандартные пассивные пробники с разъёмом BNC, а также современные активные пробники напряжения и токовые пробники, что значительно расширяет возможности тестирования прибора.
Основные технические характеристики
- Модели с 2 и 4 аналоговыми каналами
- Модели с полосой пропускания 200 МГц, 100 МГц, 70 МГц и частотой дискретизации до 2 Гвыб/с
- Длина записи 5 млн точек на всех каналах
- Гарантия 5 лет
Основные характеристики
- Цветной экран WVGA с диагональю 9 дюймов и 15 делениями по вертикали, позволяющий увидеть на 50 % больше деталей сигнала
- Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Повышение точности измерений за счёт новой конструкции входных каскадов
- 32 типа автоматических измерений и функция БПФ для быстрого анализа сигналов
- Функции Поиск и Маркировка для упрощения идентификации событий, которые содержатся в зарегистрированном сигнале
- Система HelpEverywhere, выдающая новым пользователям полезные экранные подсказки
- Встроенное руководство «Осциллограф. Введение», содержащее инструкцию по эксплуатации и основные сведения об осциллографе
- Интерфейс пользователя и накладка на переднюю панель прибора переведены на 10 языков
Соединения
- Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съёмных запоминающих устройств
- Порт устройства USB 2.0 на задней панели для удобного подключения к ПК
- Порт 10/100BASE-T Ethernet для удалённого управления прибором через сеть LAN
- Интерфейс Wi-Fi обеспечивает поддержку беспроводной связи 1
Обучение
- Функция обучения Courseware выводит на экран указания по лабораторным работам
- Полная поддержка программного обеспечения для обучения и управления лабораторными приборами TekSmartLab
- Возможность отключения функций Автонастройка, Курсоры и Автоматические измерения, чтобы преподаватели могли обучить студентов основным принципам работы с прибором
Комплектация
| Наименование и обозначение | Кол-во |
|
Осциллограф серии TBS2000B, модификация TBS2072B / TBS2074B / TBS2102B / TBS2104B / TBS2202B / TBS2204B |
1 шт. по заказу |
|
Аналоговые пассивные пробники TPP0100 для модификаций TBS2072B, TBS2074B, TBS2102B, TBS2104B TPP0200 для модификаций TBS2202B, TBS2204B |
1 шт. на канал |
| Кабель сетевой | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации 077-1536-00R | 1 шт. |
| Методика поверки TBS2000B/MH-2020 | 1 шт. |
Сведения о реестре СИ
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 79929-20 | Осциллографы | TBS2000B | "Tektronix (China) Co. Ltd.", Китай | 02.12.2025 |
| Номер в Госреестре | Наименование СИ | Обозначение типа СИ | Изготовитель | Срок свидетельства или заводской номер |
|---|---|---|---|---|
| 79929-20 | Осциллографы | TBS2000B | "Tektronix (China) Co. Ltd.", Китай | 02.12.2025 |
| Модели | TBS2072B | TBS2074B | TBS2102B | TBS2104B | TBS2202B | TBS2204B |
| Аналоговые каналы | 2 | 4 | 2 | 4 | 2 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Макс. частота дискретизации | 2 Гвыб/с – на половине каналов | 2 Гвыб/с – на половине каналов | 2 Гвыб/с – на половине каналов | 2 Гвыб/с – на половине каналов | 2 Гвыб/с – на половине каналов | 2 Гвыб/с – на половине каналов |
| 1 Гвыб/с – на всех каналах | 1 Гвыб/с – на всех каналах | 1 Гвыб/с – на всех каналах | 1 Гвыб/с – на всех каналах | 1 Гвыб/с – на всех каналах | 1 Гвыб/с – на всех каналах | |
| Длина записи | 5 млн точек | 5 млн точек | 5 млн точек | 5 млн точек | 5 млн точек | 5 млн точек |
| Аппаратное ограничение полосы пропускания | 20 МГц | |
| Режим входа | Сигнал с (DC) или без (AC) постоянной составляющей | |
| Входное сопротивление | 1 МОм ±1 %, 13 пФ ±1,5 пФ | |
| Диапазон чувствительности по входу | От 1 мВ/дел до 10 В/дел в последовательности 1-2-5 при коэффициенте ослабления пробника 1X | |
| Разрешение по вертикали | 8 бит | |
| Максимальное входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В | |
| Режимы регистрации | Выборка | Регистрация выборочных значений |
| Пиковая детекция | Захват глитчей длительностью от 3,5 нс на всех режимах развёртки | |
| Усреднение | Усреднение от 2 до 512 осциллограмм | |
| Высокое разрешение | Усреднение точек выборки в каждом интервале захвата до одной точки для осциллограммы | |
| Прокрутка | Прокрутка осциллограммы по экрану справа налево при скорости свипирования, меньшей или равной 40 мс/дел | |
| Баланс постоянной составляющей | ±(1 мВ + 0,1 дел) | |
| Точность усиления по постоянному току |
±2 %, от 10 В/дел до 5 мВ/дел ±3 % (типичное) при 1 мВ/дел |
|
| Усреднение более 16 осциллограмм | ±([точность усиления по постоянному току] × |показание – [смещение – положение]| + точность смещения + 0,11 дел + 1 мВ) | |
| Измерение разности напряжений между любыми двумя усредненными значениями из ≥16 осциллограмм, записанных при одинаковых настройках осциллографа и условиях окружающей среды | ±(точность усиления по постоянному току × |показание| + 0,08 дел + 1,4 мВ) | |
| Диапазон положения по вертикали | ±5 делений | |
| Коэффициент ослабления синфазного сигнала, типичное значение | 100:1 при частоте 60 Гц, уменьшается до 10:1 при частоте 50 МГц синусоидального сигнала, при одинаковых значениях чувствительности (В/дел) и настройках Тип входа на каждом канале | |
