Рамочная антенна ETS-Lindgren 6507 с диапазоном частот от 1 кГц до 30 МГц.
Рамочная антенна <b>ETS-Lindgren 6507</b> с диапазоном частот от 1 кГц до 30 МГц.

Рамочная антенна ETS-Lindgren 6507 с диапазоном частот от 1 кГц до 30 МГц.

Документация производителя:

    Каталоги:

Модель 6507 представляет собой активную приемную рамочную антенну для испытаний на ЭМС. Предусилитель обеспечивает антенне производить высокую чувствительность и почти постоянные антенные коэффициенты при тестировании для ЭМС приложений. Индикатор насыщения показывает, когда входящий сигнал превышает предел насыщения 5 В/м внутреннего предварительного усилителя. Питание на предварительный усилитель подается от аккумуляторных батарей. Органы управления и индикаторы на передней панели предусилителя. Каждая рамочная антенна индивидуально откалибрована в соответствии с ANSI C63.5. Зная фактические коэффициенты антенны и рабочие характеристики антенны вместо типовых данных, вы сможете более точно измерить напряженность поля в своих тестах.

 Частота минимальная 1 кГц
 Частота максимальная 30 МГц
 Сопротивление (номинал) 50 Ом
 Чувствительность (типовая) -11 дБ (µA/м) при 10 кГц, -29 дБ (µA/м) при 1 МГц
 Динамический диапазон -116 дБ при 1 МГц, 76 дБ при 10 кГц
 1 дБ Comp. Point    10 В/м
 Тип разъема BNC(f)
 Поляризация линейная
 Тип диаграммы всенаправленная
 Высота 37,8 см
 Длина 12,0 см
 Ширина 19 см
 Вес 1,8 кг
 Питание 110/230 В, 50/60 Гц
Модели Описание Цена
6507 Рамочная антенна 1 кГц - 30 МГц
По запросу

Популярные в разделе

АИК 1-40Б
Антенный измерительный комплект СКАРД АИК 1-40Б с диапазоном частот от 900 МГц до 40000 МГц.
Запросить цену
П6-222
Широкополосная измерительная антенна СКАРД П6-222 с диапазоном частот от 1 ГГц до 18 ГГц.
Запросить цену
П6-222М
Активно-пассивная широкополосная измерительная антенна СКАРД П6-222М с диапазоном частоты от 1 ГГц до 18 ГГц.
Запросить цену
П1-139/4
Рабочий эталон для поверки измерительных антенн СКАРД П1-139/4 с диапазоном частот от 12,4 ГГц до 18 ГГц.
Запросить цену

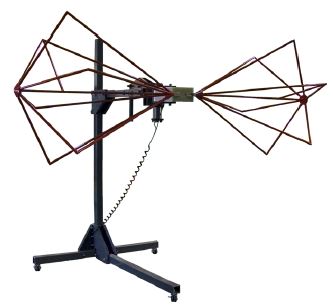

Schwarzbeck BBUK 9139 M4
